Существует задача заряда накопительной ёмкости, работающей на импульсную нагрузку. Если гальваническая развязка не обязательна, она хорошо решается с помощью модифицированного корректора мощности, описанного выше.
Напряжение питающей сети
380В(+10 -15)%, 50Гц
Выходное напряжение
960В (регулируемое
Выходной ток
0 – 1,5А
Коэффициент мощности
0,95 (не менее)
К.п.д
0,94 (не менее)
Масса, с радиатором
1,4кг

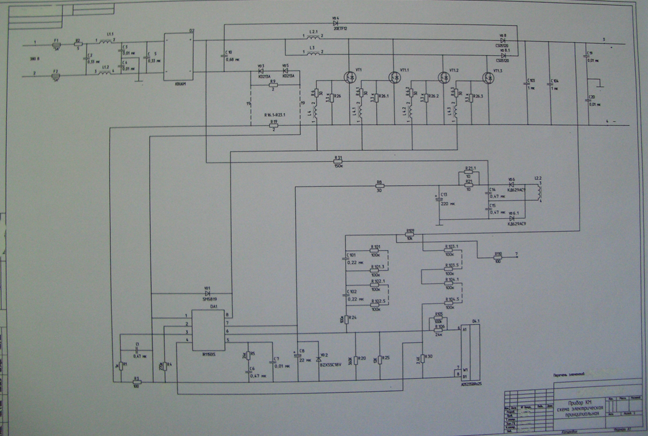

Схема электрическая принципиальная.
Отличительной особенностью является высокое выходное напряжение, поэтому в качестве силовых ключей применены высоковольтные полевые транзисторы STW13NK100Z, по две штуки в параллель и два накопительных дросселя для повышения выходной мощности. Частота переключения – 30кГц, получилась оптимальной для получения максимального к.п.д.
Для обеспечения плавного, без выбросов и максимально быстрого нарастания напряжения на накопительной ёмкости введены конденсаторы С101, С102. Выходное напряжение прибора регулируется цифровым потенциометром D4, подключенным входами управления к управляющему устройству через развязывающие повторители.
Применение мер по минимизации индуктивностей стоковых и истоковых проводников силовых транзисторов до конденсаторов С103 и С103, позволило уменьшить выброс на стоке транзисторов до 10В - 20В!

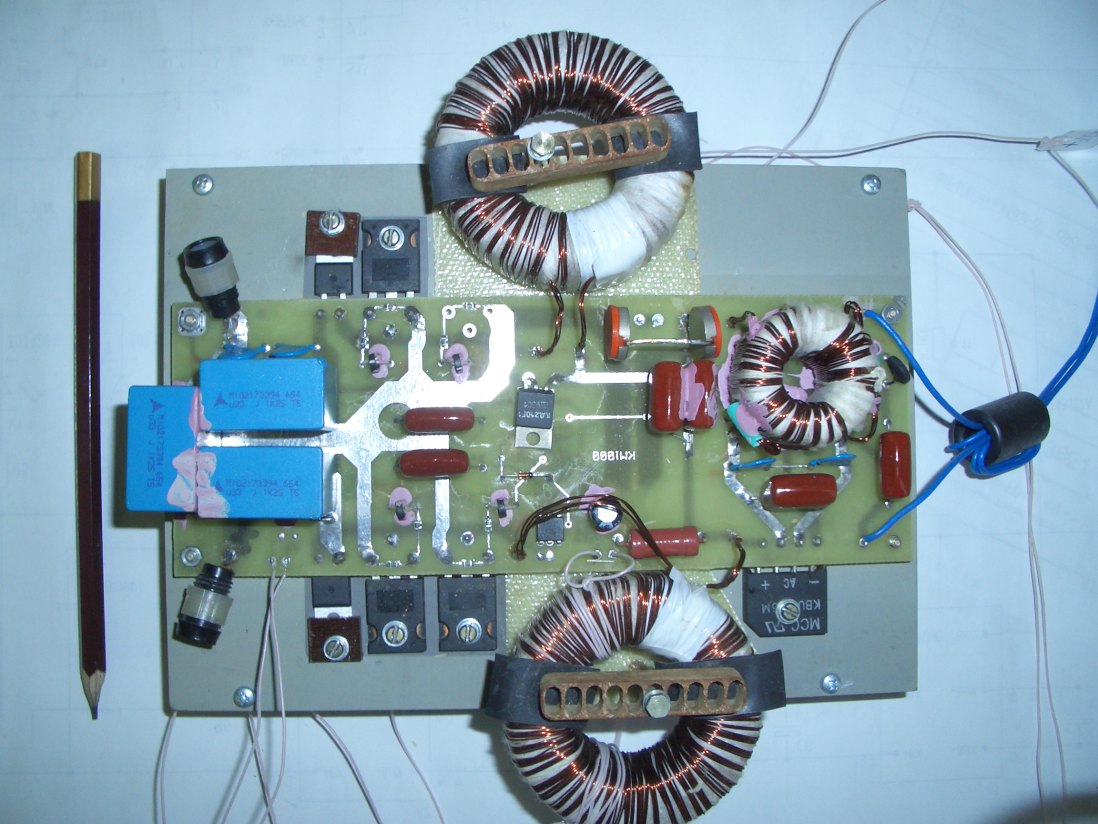

Внешний вид прибора.
Конструктивно прибор выполнен в виде двухсторонней печатной платы, на которой расположены все элементы. Силовые транзисторы, диоды и дросселя для охлаждения крепятся на радиатор.
Проведены испытания прибора, работающего на накопительную ёмкость 400мкФ и резистивную нагрузку потреблением около 1300Вт. Результаты испытаний приведены в таблице 1.
Напряжение сети, В |
Коэффициент полезного действия |
Ток потребления, А |
Потребляемая мощность, Вт |
Cos φ |
323 |
~0.94 |
4.21 |
1310 |
0.953 |
380 |
~0.95 |
3.52 |
1300 |
0.962 |
420 |
~0.96 |
3.18 |
1291 |
0.975 |
Таблица 1
Кроме того, были проведены климатические испытания источника 960В, 1,5 кВт в диапазоне - 35ºС до +50ºС. Подтверждена работоспособность источника. Температурная нестабильность, с использованием резисторов широкого применения, получена 0,57%. При использовании термостабильных резисторов (габариты те же), нестабильность значительно уменьшится. Также предусмотрена стабилизация выходного напряжения либо путём обратной связи, либо параметрическая стабилизация по заданной программе в соответствии с изменением температуры.
Следует отметить, что применение более современных полевых транзисторов, с меньшим сопротивлением канала в открытом состоянии, позволит увеличить к.п.д и выходную мощность прибора.
